Home > Shop > Building & Industrial > Control & Instrumentation Cable > CIC TC Multi-Conductor > CIC Tray Cable 600V – Unshielded Multi-Conductor 14, 12 and 10 AWG

ElectroControl®

PRODUCT PDF
CHECK INVENTORY
VIEW QUOTE

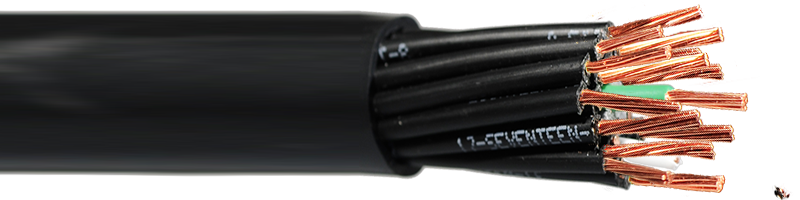

CIC Tray Cable 600V – Unshielded Multi-Conductor 14, 12 and 10 AWG

Conductor:

Stranded Bare Soft Copper, ASTM B8

Insulation:

Cross-linked Polyethylene (XLPE)

Bonding Conductor:

Stranded Bare Soft Copper, XLPE Insulated (Green)

Outer Jacket:

Low Acid Gas (LAG) Polyvinyl Chloride (PVC)

  • CIC

  • FLAME
    RATING

  • LOW
    TEMP

  • HIGH
    TEMP

  • UV
    Resistant

  • WET
    LOCATION

  • Chemical
    Resistant

  • Oil
    Resistant

  • Impact
    Resistant

  • Exposed
    Wiring

  • TRAY
    CABLE (TC)

Specifications and Compliance:

  • CSA C22.2 No. 239, Control and instrumentation cables
  • CSA C22.2 No. 230, Tray Cables
  • CSA C22.2 No. 2556 FT4 Vertical-Tray Flame Test
  • -40°C Cold Bend and -40°C Cold Impact
  • Sunlight Resistant, SUN RES and Low Acid Gas, AG14

Applications:

For wet and dry locations. For use in raceways, including cable trays.

To be used for exposed and concealed wiring or where subjected to the weather.

For Hazardous Locations Class I-Div. 2, Class II-Div. 2 and Class III-Div. 2 as per CEC Part I J18-152, J18-254 and J18-354.

Cables marked TC-ER tray cable are permitted to transition between cable trays, and utilization equipment or devices as per CEC Part I 12-2202 2) and 3).

To add or modify your quote request, please log in

Available Options:

  • Additional information

Additional information

PART NO.

6XNAOS14-2CG, 6XNAOS14-4CG, 6XNAOS14-6CG, 6XNAOS14-8CG, 6XNAOS14-12CG, 6XNAOS14-24CG, 6XNAOS14-50CG, 6XNAOS12-2CG, 6XNAOS12-4CG, 6XNAOS12-6CG, 6XNAOS12-8CG, 6XNAOS12-12CG, 6XNAOS12-24CG, 6XNAOS12-50CG, 6XNAOS10-2CG, 6XNAOS10-4CG, 6XNAOS10-6CG, 6XNAOS10-8CG, 6XNAOS10-12CG, 6XNAOS10-24CG, 6XNAOS10-50CG

CONDUCTOR SIZE

14 AWG, 12 AWG, 10 AWG

CONDUCTOR COUNT

2, 4, 6, 8, 12, 24, 50

BONDING CONDUCTOR SIZE

12 AWG, 14 AWG

CABLE DIAMETER

0.318 in. ~ 8.09 mm, 0.364 in. ~ 9.23 mm, 0.429 in. ~ 10.89 mm, 0.462 in. ~ 11.73 mm, 0.585 in. ~ 14.87 mm, 0.789 in. ~ 20.05 mm, 1.076 in. ~ 27.33 mm, 0.281 in. ~ 7.14 mm, 0.319 in. ~ 8.09 mm, 0.373 in. ~ 9.46 mm, 0.400 in. ~ 10.16 mm, 0.478 in. ~ 12.13 mm, 0.677 in. ~ 17.20 mm, 0.922 in. ~ 23.42 mm, 0.329 in. ~ 8.36 mm, 0.376 in. ~ 9.56 mm, 0.445 in. ~ 11.29 mm, 0.479 in. ~ 12.17 mm, 0.607 in. ~ 15.43 mm, 0.861 in. ~ 21.87 mm, 1.120 in. ~ 28.44 mm

CABLE WEIGHT

54 lbs/Mft ~ 81 kg/km, 89 lbs/Mft ~ 133 kg/km, 126 lbs/Mft ~ 187 kg/km, 159 lbs/Mft ~ 237 kg/km, 244 lbs/Mft ~ 364 kg/km, 451 lbs/Mft ~ 671 kg/km, 916 lbs/Mft ~ 1363 kg/km, 62 lbs/Mft ~ 93 kg/km, 109 lbs/Mft ~ 162 kg/km, 156 lbs/Mft ~ 231 kg/km, 200 lbs/Mft ~ 298 kg/km, 291 lbs/Mft ~ 433 kg/km, 578 lbs/Mft ~ 860 kg/km, 1183 lbs/Mft ~ 1761 kg/km, 91 lbs/Mft ~ 136 kg/km, 164 lbs/Mft ~ 244 kg/km, 237 lbs/Mft ~ 353 kg/km, 307 lbs/Mft ~ 457 kg/km, 467 lbs/Mft ~ 695 kg/km, 926 lbs/Mft ~ 1379 kg/km, 1838 lbs/Mft ~ 2736 kg/km

MAX. PULLING TENSION

61 lbs ~ 28 kg, 123 lbs ~ 56kg, 184 lbs ~ 83 kg, 245 lbs ~ 111 kg, 368 lbs ~ 167 kg, 736 lbs ~ 334 kg, 1533 lbs ~ 695 kg, 104 lbs ~ 47 kg, 208 lbs ~ 95 kg, 313 lbs ~ 142 kg, 417 lbs ~ 189 kg, 625 lbs ~ 284 kg, 1250 lbs ~ 567 kg, 2605 lbs ~ 1181 kg, 166 lbs ~ 75 kg, 332 lbs ~ 151 kg, 498 lbs ~ 226 kg, 664 lbs ~ 301 kg, 996 lbs ~ 452 kg, 1992 lbs ~ 904 kg, 4150 lbs ~ 1883 kg

MIN. BEND RADIUS

5.1 in. ~ 129 mm, 5.8 in. ~ 148 mm, 6.9 in. ~ 174 mm, 7.4 in. ~ 188 mm, 9.4 in. ~ 238 mm, 12.6 in. ~ 321 mm, 21.5 in. ~ 547 mm, 4.5 in. ~ 114 mm, 5.1 in. ~ 129 mm, 6.0 in. ~ 151 mm, 6.4 in. ~ 163 mm, 7.6 in. ~ 194 mm, 10.8 in. ~ 275 mm, 14.8 in. ~ 375 mm, 5.3 in. ~ 134 mm, 6.0 in. ~ 153 mm, 7.1 in. ~ 181 mm, 7.7 in. ~ 195 mm, 9.7 in. ~ 247 mm, 13.8 in. ~ 350 mm, 22.4 in. ~ 569 mm

Related products

  • CIC Tray Cable 600V – Shielded Multi-Conductor 14, 12 and 10 AWG

    $0.00
    Select options
VIEW QUOTE () ADD TO QUOTE

For specifications, please contact our sales team at 1-888-ELECTRO (613-394-4896) or sales@electrocables.com.

Options

This cable is also available with the following options. For more information, please contact sales@electrocables.com or call 1-888-353-2876.
